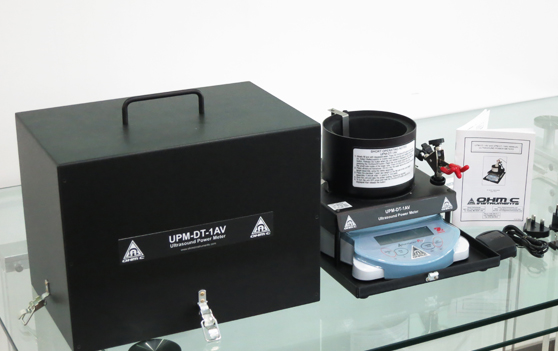

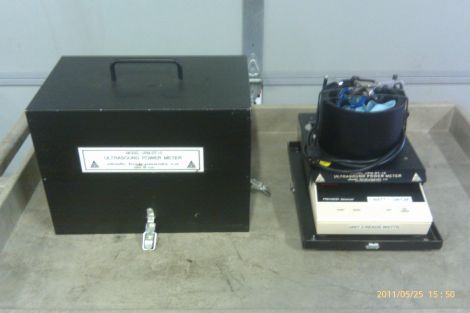

UPM-DT-1 & 10是用來對診斷及治療超聲探頭進行功率輸出測量的精密瓦特計。 UPM-DT系列自1977年以來已經用于世界各地，符合FDA、JCAHO、AAMI及AIUM推薦的測試準則。測試精度可以向NIST做計量溯源。

操作原理：

測量超聲功率的可靠性及重復性的方法之一為輻射力天平測試法（radiant force method）。將被測探頭放置到一個位于水介質中的45°的空氣支持的錐形靶上，錐形靶連接到一個可以達到0.1毫克分辨率的精密天平上。當聲能量作用到錐體時，作用到天平上測壓元件的合力直接與總的輻射能量成比例關系。測試罐襯有聲音吸收橡膠已防止功率反射。天平可以直接將毫克量值轉換為瓦特讀數，分辨率為：UPM-DT-1型號0.002瓦，UPM-DT-10型號0.01瓦。校驗UPM-DT系列產品，可以通過在錐形靶臂上放置一個校準砝碼來完成（一個1克的砝碼等于14.65瓦特）儀器在NIST備有一個可溯源的質量及超聲標準，因此儀器可以定期進行再校準及換發新證。

校準超聲探頭的重要性：

測量超聲功率水平非常重要，它可以確定實際的患者輻照(Patient exposure)并降低潛在危險。所有的診斷及治療多普勒吉超聲儀器都應該定期進行測試。典型的安全值可以由聲場中最大強度值的點的瞬時強度（稱為空間峰值瞬時平均SPTA）進行定義。FDA及AIUM提供了醫療應用時SPTA值標準。典型的SPTA值為，回聲探測為10mW/cm²，多普勒儀器為100mW/cm²，治療應用為3W/cm²。探頭的瓦特密度（Watts/cm²）通過測量總的功率輸出，除以探頭有效截面積進行確定。手冊中包含有一個用來對超聲性能進行存檔和報告的樣式表格。

·           性能經過FDA及NIST（美國國家標準及技術研究院）測試，可以向中國計量科學研究院做溯源校準

·           高分辨率：2或10毫瓦。

·           測量范圍到30瓦。

·           頻率范圍：1到10MHZ。

·           按連續及脈沖模式測量超聲功率。

·           自動清零及穩定化。

·           數字顯示及RS-232接口。

對診斷及治療超聲探頭進行功率輸出測量的精密瓦特計

技術規格
