超聲骨密度儀主要由超聲波激勵電路、超聲波探頭、數據采集和處理單元組成。工作時由探頭發射出超聲波信號,通過水或耦合劑穿過被測骨組織或經被測骨組織反射后,由接收探頭接收信號,然后計算超聲速度和寬帶超聲衰減。按照被測部位的不同,超聲骨密度儀主要有橈骨型和跟骨型。

其他標準所涉體模均采用凝膠型仿組織材料；但由于跟骨的特殊性，超聲骨密度儀專用體模系用聚氨酯橡膠制成，并依據被測機型的不同分為長方體形和四棱臺形兩種。

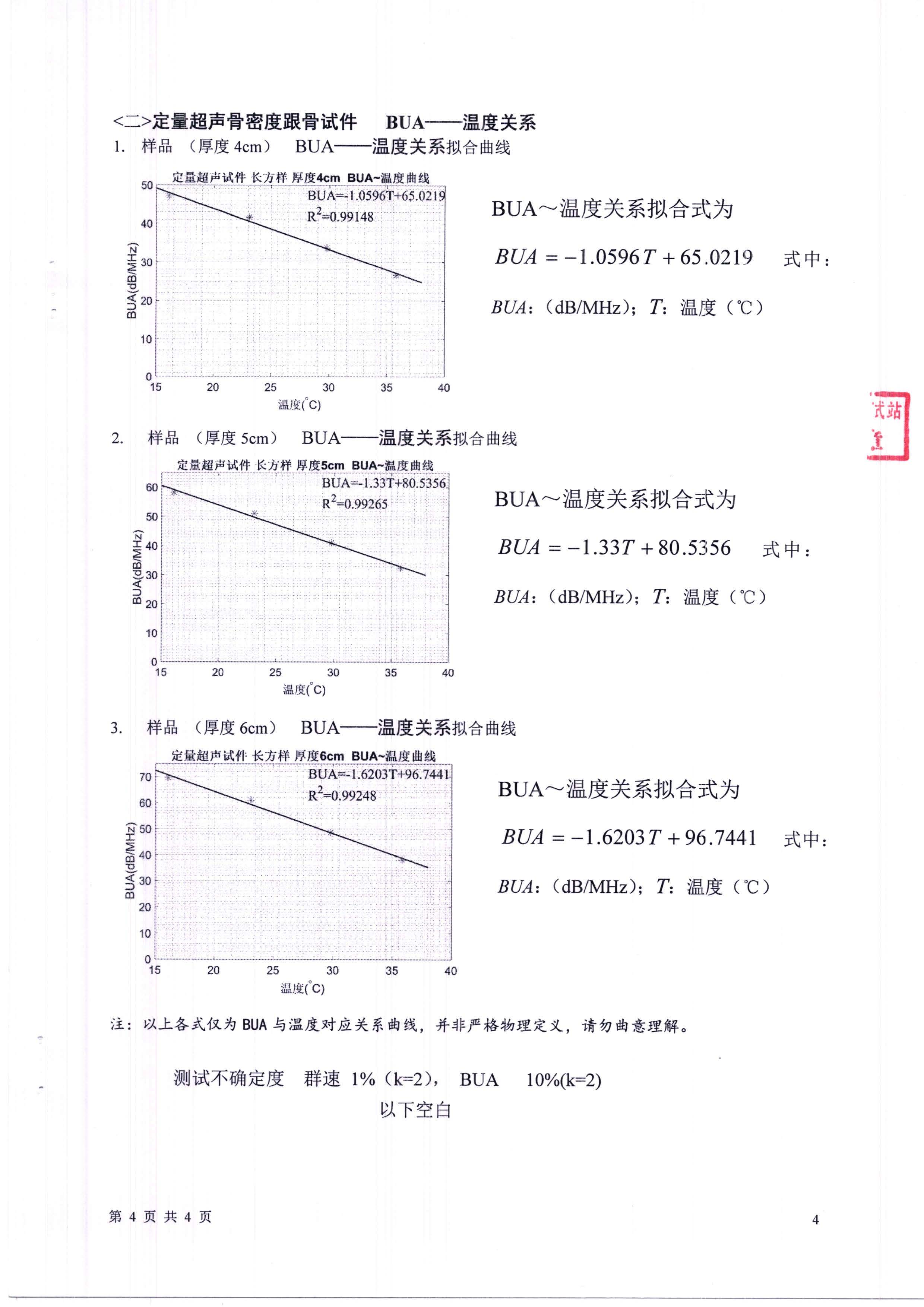

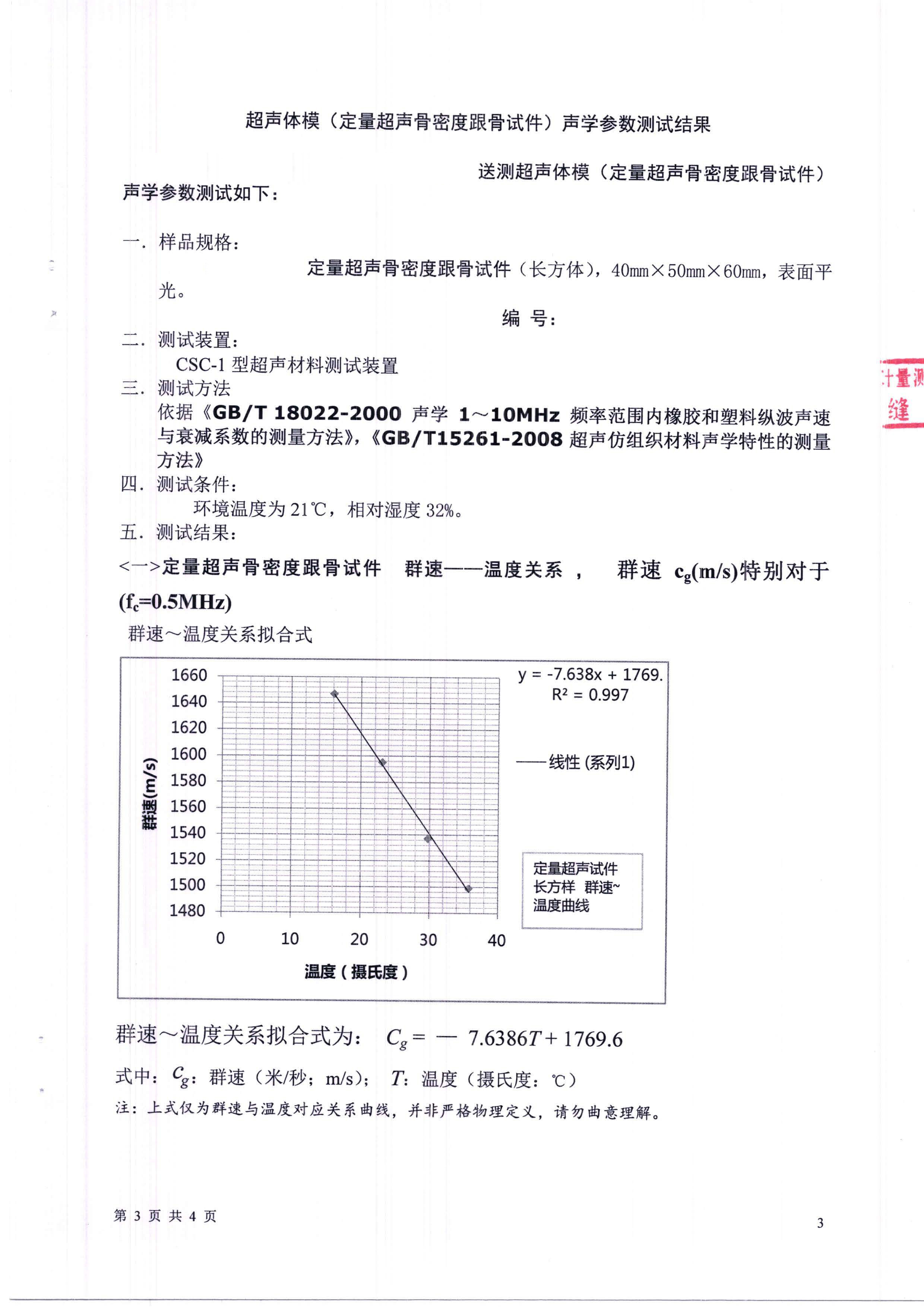

(1)KSG—1型(長方體形)

用于濕式(水浸式)超聲骨密度儀，無耦合墊或帶液囊式耦合墊的干式超聲骨密度儀，檢驗其聲速(SOS)、寬帶超聲衰減(BUA)測量準確度。整體呈長方體形，三個方向的尺寸分別為4cm,5cm,6cm。數量1件。

(2)KSG—2型(四棱臺形)

用于采用斜面耦合墊的干式超聲骨密度儀，檢驗其聲速(SOS)、寬帶超聲衰減(BUA)測量準確度。整體呈四棱臺形，底大頂小，側面兩平兩斜，以斜面與被檢設備的耦合墊耦合，角度與耦合墊互補。數量1件。

(3)KSG—4型(長方體形)

     整體呈長方體形，三個方向的尺寸分別為4cm,5cm,6cm。數量1件，標定稍低聲速SOS

(4)KSG—5型(長方體形)

     整體呈長方體形，三個方向的尺寸分別為4cm,5cm,6cm。數量1件，標定更低聲速SOS

用于橈骨型和跟骨型超聲骨密度儀的聲學參數校準

RB011型.橈骨模體

橈骨模體選用聲速取值范圍與橈骨類似的材料制成,其聲速取值范圍為:(2500~3000)m/s,形狀為長方體型,要求材料密度均勻,表面做高拋光處理。

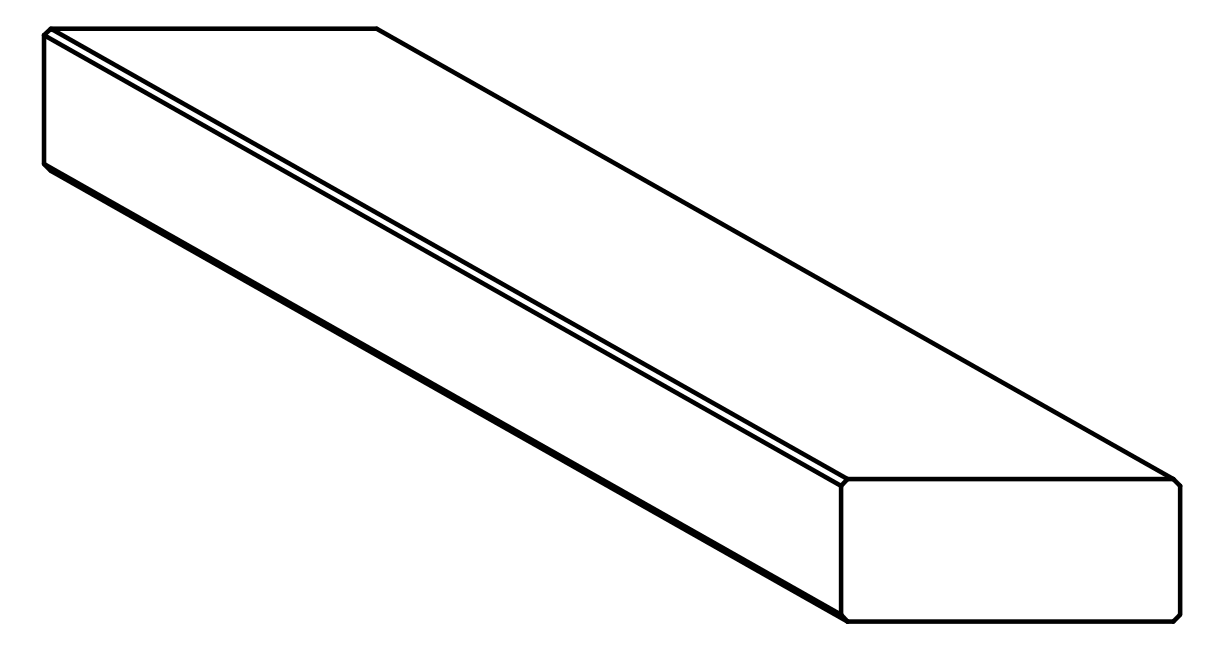

骨模體如圖A.1所示，選用有機玻璃（PMMA）材質制成，其聲速取值范圍應與橈骨類似，形狀為長方體型（長：135mm，寬：50mm，高：21mm）。PMMA密度為1.18g/cm³（密度誤差不超過±1%），要求材料密度均勻，表面做高拋光處理，尺寸公差不超過±0.1mm。僅測量SOS。

                                圖A.1橈骨模體示意圖

KSG-1型  跟骨模體

跟骨模體選用聲衰減取值范圍與跟骨類似的材料制成,聲速取值范圍為:(1400~1700)m/s,形狀為長方體型。

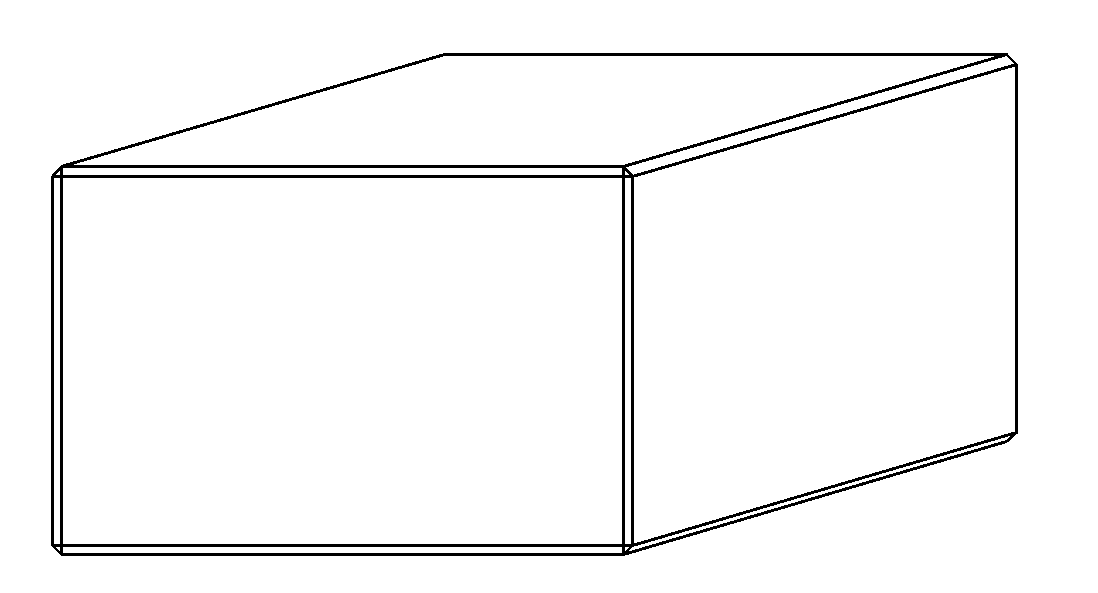

跟骨模體如圖A.2所示，選用聚氨酯橡膠材料制成，其聲速和聲衰減系數取值范圍應與跟骨類似，形狀為長方體型（長：60mm，寬：50mm，高：40mm），尺寸公差不超過±0.1mm。測量SOS與BUA。

                   圖A.2 跟骨模體示意圖
