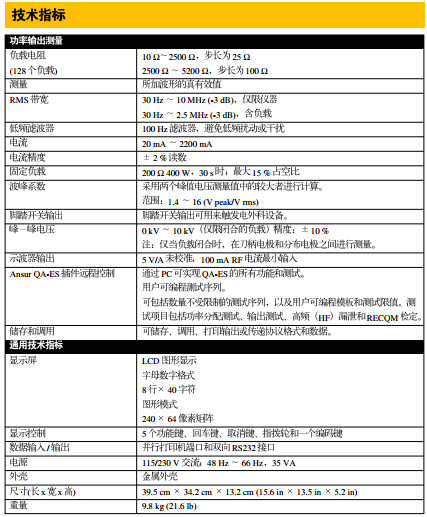

技術規格

操作模式

持續測量：

連續測量功率、電流、峰值-峰值電壓（僅在閉路時），以及波峰系數

單次測量：

在設定延時后單次測量電外科器械的功率輸出、電流、峰值-峰值電壓（僅在閉路時），以及波峰系數

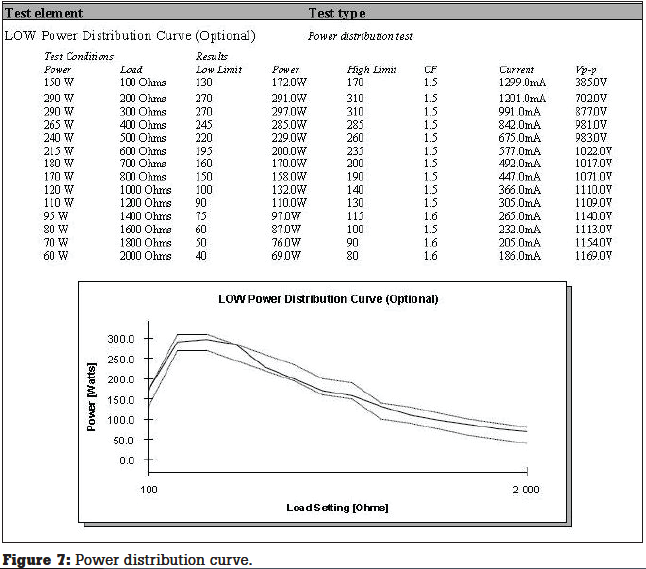

功率分布測試：

在用戶可選的負載范圍內自動測量功率、電流、峰值-峰值電壓（僅在閉路時），以及波峰系數

高頻漏電流測試：

提供連接并加載配置，測量接地設備及被隔離設備的 HF（高頻）漏電流

回路電極監控功能測試：

使用 QA-ES 內部負載測試“回路電極監控功能測試(RECQM)”

手動和遠程控制：

通過 Ansur 測試自動化軟件

一般輸出

測量：

應用波形的真有效值

有效值帶寬：

僅限儀器：

30 Hz 到 10 MHz (-3 dB)

帶負載：

30 Hz 到 2.5 MHz (-3 dB)

低頻濾波器：

100 Hz 濾波器，防止低頻擾動和干擾

電流精度：

20 mA to 2200 mA ± (5 % of reading + 2 mA) for loads from 100 to 2000 Ω

負載電阻：

10 Ω 至 2500 Ω，步幅為 25 Ω（在直流電時），2500 Ω 至 5200 Ω，步幅為 100 Ω（在直流電時）

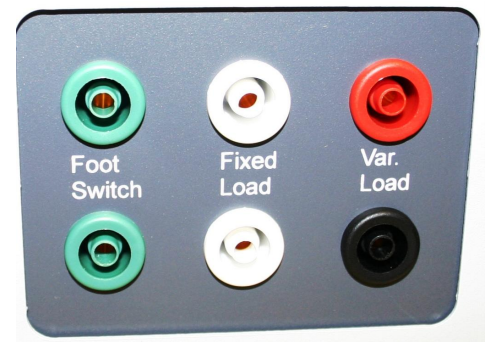

附加的固定負載：

 200 Ω 400 W 30 秒；最大占空系數為 15%

波峰系數：

取兩個波峰電壓測量值中的較大者進行計算。量程：1.4 至 16（V 峰值/V 有效值）

腳踏開關輸出：

腳踏開關輸出可用于觸發電刀

峰-峰電壓：

0 kV 至 10 kV（僅在閉路時）精度：

± 10 %

注意：

僅在閉路負載情況下的激勵電極和分散電極之間測量

示波器輸出：

5 V/A 未校準，100 mA 射頻電流最小輸入

Ansur QA-ES 插件遠程控制：

QA-ES 中的所有功能和測試均可從計算機控制執行。

用戶可編寫測試序列：

用戶可自定義無限個檢測序列、檢測模板和自定義測試容許值。這些測試包括功率分布測試、輸出測試、HF（高頻）漏電流及回路電極監控功能(RECQM) 驗證。

存儲和調用：

可以存儲、調用、打印或傳送測試報告的格式和數據。

通用信息

溫度：

工作溫度：

15 ºC 至 35 ºC（59 ºF 至 95 ºF）

存放：

0 ºC 至 50 ºC（32 ºF 至 122 ºF）

顯示屏：

LCD 圖形顯示屏

字母數字格式：

8 行 x 40 字符

圖形模式：

240 x 64 點陣

顯示控制：

5 個功能鍵、輸入、取消、控制旋鈕及編碼器

數據輸入/輸出：

并行打印機端口和雙向 RS232

電源：

115/230 VAC；48 至 66 Hz，35 VA

外殼：

金屬殼體

尺寸（寬x深x高）：

34.2 cm x 39.5 cm x 13.2 cm (13.5 in x 15.6 in x 5.2 in )

重量：

9.8 kg (21.6 lb)
